INFRAmagic® DIMER 1300 & DIMER 1300-3
Bedienpanel, Leistungsteil, Aluminiumrahmen für das Bedienpanel, Sicherheitstemperatursensor, Sensorkäfig, Befestigungsschrauben.
Die neuentwickelten Steuerungen DIMER 1300 und DIMER 1300-3 sind Zeit-/Leistungssteuerungen für Infrarotstrahler, die z.B. in Saunakabinen für die zusätzliche Tiefenwärmebehandlung eingebaut sind.
Mit diesen Steuerungen kann die Leistung von bis zu 3 Infrarotstrahlern mit einer Einzelleistung von max. 1300 W zwischen 50 – 100% eingestellt und eine begrenzte Einschaltdauer vorgewählt werden.
Die Steuerung DIMER 1300 bietet drei Steckbare Ausgänge GST 18i, an die Strahler mit einer jeweiligen Leistung von bis zu 1300 W/Steckausgang angeschlossen werden können, jedoch insgesamt max. 3.650 W.
Gewählte Leistung und Bestrahlungszeit sind für alle drei Ausgänge gleich.
Die Steuerung DIMER 1300-3 bietet ebenfalls drei Steckbare Ausgänge GST 18i, an die Strahler mit einer jeweiligen Leistung von bis zu 1300 W/Steckausgang angeschlossen werden können, jedoch insgesamt max. 3.650 W. Im Gegensatz zum DIMER 1300 kann jedoch die Bestrahlungsintensität für jeden Ausgang einzeln individuell vorgewählt werden. Die Bestrahlungsdauer ist für alle drei Ausgänge gleich.
Die Steuerung DIMER 1300-3 bietet ebenfalls drei Steckbare Ausgänge GST 18i, an die Strahler mit einer jeweiligen Leistung von bis zu 1300 W/Steckausgang angeschlossen werden können, jedoch insgesamt max. 3.650 W. Im Gegensatz zum DIMER 1300 kann jedoch die Bestrahlungsintensität für jeden Ausgang einzeln individuell vorgewählt werden. Die Bestrahlungsdauer ist für alle drei Ausgänge gleich.

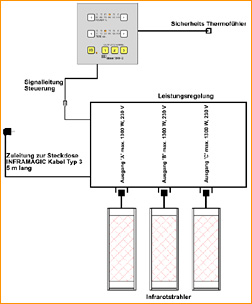

Die Steuerungen bestehen aus einem Bedienpanel mit berührungssensitiver Oberfläche (Touch Panel) und einem Leistungsteil, in das die Anschlusskabel der Infrarotstrahler eingesteckt werden.
Das Verbindungskabel zwischen den beiden Komponenten ist steckbar und 2,4 m lang, so dass das Leistungsteil problemlos an unauffälliger Stelle auf dem Dach der Kabine oder hinter der Rückwand montiert werden kann.
Das Kabel des Übertemperatur-Sicherheitsfühlers ist 2 m lang, so dass auch der Fühler ohne Probleme an geeigneter Stelle an der Kabinendecke montiert werden kann. Der mitgelieferte formschöne Sensorkäfig schützt und verdeckt den Fühler.
Zum Lieferumfang gehört ein pulverbeschichteter Aluminiumrahmen, der das Bedienpanel gefällig umschließt.
Das Bedienpaneel wird mit diesem Aluminiumrahmen fast flächenbündig in die Wand eingelassen.
Die Bedienfront besteht aus einer hinterleuchteten geschlossenen Polycarbonatplatte.
Die Bedienung erfolgt allein durch Berührung der entsprechenden Schaltfläche.
Die Einbautiefe des Bedienpanels beträgt nur 20 mm.
Damit ist also auch bei einer Blockbohlenwand mit einer Oberfräse eine entsprechende Einbaumulde ohne weiteres herzustellen.
Lieferumfang:
Bedienpanel, Leistungsteil, Aluminiumrahmen für das Bedienpanel, Sicherheitstemperatursensor, Sensorkäfig, Befestigungsschrauben.
Bedienpanel

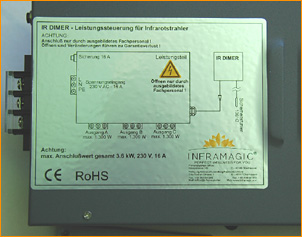

Leistungsausgänge
Netzanschluss & Sicherungsautomat
DIMER 1300 Bedienung:
Stand-By
Einschalten
Einschaltzeit wählen
Leistung wählen
DIMER 1300-3 Bedienung:
Stand-By
Einschalten
Regelzone wählen
Leistung wählen
Zeit wählen
Technische Daten der Zeit-/Leistungssteuerung DIMER 1300 & DIMER 1300-3
| Anschlussleistung: | 3.650 W, 230V AC, 50/60 Hz |
| Anschlussleistung max.: | je Ausgang max. 1.300 W, jedoch alle 3 Ausgänge gesamt max. 3.650 W |
| Leistungsausgänge: | 3 Einbausteckdosen GST 18 i |
| Zeiteinstellung: | 5 /15 / 30 / 60 / 120 / 180 Minuten |
| Leistungseinstellung: | 50 / 60 / 70 / 80 / 90 / 100 % --- 50 / 60 / 70 / 80 / 90 / 100 % + Aus |
| Sicherheits-Temperatursensor: | 130°C |
| Bedienung DIMER 1300: |
Nach dem Anschluss an Netzspannung ist die Steuerung im Stand-By Modus, die I/O Taste ist
hinterleuchtet.
Nach Betätigung der I/0 Taste schaltet sich die Steuerung ein, die LED neben dem Taster leuchtet auf, die Steuerung nimmt mit den bei der letzten Nutzung eingestellten Werten für Zeit und Leistung die Arbeit auf. Falls diese Werte für die laufende Verwendung nicht zutreffen werden diese mit dem Pfeiltasten entsprechend geändert. Den Ablauf der Zeit kann man an den LED’s über der Zeitanzeige ablesen. Nach Ablauf der eingestellten Zeit schaltet die Steuerung die Leistung aus und kehrt in den Stand- By Modus zurück. Bei Überschreitung der Sicherheitstemperatur schaltet die Steuerung in den Stand-By Modus. Ein erneutes Einschalten nach Rückkehr in den max. zulässigen Temperaturbereich muß manuell durch Betätigung des I/0 Tasters erfolgen. |
| Bedienung DIMER 1300-3: |
Nach dem Anschluss an Netzspannung ist die Steuerung im Stand-By Modus, die I/O Taste ist
hinterleuchtet.
Nach Betätigung der I/0 Taste schaltet sich die Steuerung ein, die LED neben dem Taster leuchtet auf. Nach der Vorwahl der Nutzungszeit nimmt die Steuerung mit den bei der letzten Nutzung eingestellten Werten für die jeweilige Leistung die Arbeit auf. Falls diese Werte für die laufende Verwendung nicht zutreffen werden diese mit dem Pfeiltasten entsprechend geändert. Zuerst durch Antippen der Taste des jeweiligen Ausgangs 1, 2 oder 3 den zu verändernden Ausgang wählen – die Taste blinkt. Durch Betätigung der Pfeiltasten den gewünschten Leistungswert verändern. Das Blinken der Taste endet nach 5 Sekunden, der neue Wert wird übernommen. Den Ablauf der Zeit kann man an den LED’s über der Zeitanzeige ablesen. Nach Ablauf der eingestellten Zeit schaltet die Steuerung die Leistung aus und kehrt in den Stand- By Modus zurück. Bei Überschreitung der Sicherheitstemperatur schaltet die Steuerung in den Stand-By Modus. Ein erneutes Einschalten nach Rückkehr in den max. zulässigen Temperaturbereich muss manuell durch Betätigung des I/0 Tasters erfolgen. |
| Frontplattenmaß Bedienpaneel: | 88 x 88 mm, Außenmaß Aluminiumrahmen 112 x 112 mm, Dicke Rahmen 5 mm |
| Einbautiefe Bedienpaneel: | 20 mm |
| Fühlerüberwachung: | automatische Abschaltung bei Fühlerbruch oder Kurzschluss |
| Abmessungen Leistungsteil: | 255 x 160 x 50 mm |
Die Steuerung INFRAmagic® IRcompact2
Die neu entwickelte Steuerung IRcompact2 ist für alle Arten Infrarotstrahler geeignet, die damit in zwei
Regelzonen die Leistung mehrstufig den persönlichen Bedürfnissen der Nutzer angepasst werden können.
Eine dritte Zone ist zuschaltbar und arbeitet immer mit 100% Leistung.
Das Bedienpaneel wird mit einem Aluminiumrahmen fast flächenbündig in die Wand eingelassen.
Die Bedienfront besteht aus einer hinterleuchteten geschlossenen Glasplatte.
Die Bedienung erfolgt allein durch Berührung der entsprechenden Schaltfläche.
Bei der Zonenaufteilung könnte z.B. die Zone 1 die Leistung der Rückenstrahler anpassen, die Zone 2 die Leistung der vorderen Strahler, Zone 3 würde verwendet für einen Strahler der unter der Sitzbank montiert ist.
Man könnte z.B. auch eine Kabine für 2 Nutzer in eine rechte und eine linke Hälfte unterteilen, wobei dann die eine Seite durch Zone 1, die andere durch Zone 2 ganz individuell vom jeweiligen Nutzer auf sein persönliches Empfinden eingestellt wird.
Zone 3 würde dann wieder für den Strahler unter der Sitzbank verwendet.
Das sind nur zwei Beispiele der Anwendung.
Eine Ventilatorschaltung ergänzt den Anwendungskomfort.
Der Ventilator kann jederzeit während der Sitzung manuell zur Anpassung der Kabinentemperatur zugeschaltet werden, kann aber auch im Automatikmodus die Regelung unterstützen.
Einen Taster zum Schalten des Innenlichts findet man ebenso am Bedienpaneel.
An der Umschalttaste FM / MP3 kann zwischen Radioempfang und AUX Eingang gewählt werden.
Bei FM Stellung kann, vorausgesetzt der Aufstellort der Kabine lässt Radioempfang zu, mit den TUN Tasten die Frequenz des gewünschten Senders eingestellt werden.
Bei MP3 Stellung wird das Signal eines an der AUX Steckdose angeschlossenen mobilen CD-, MP3-Gerätes, IPHONE o.ä. Gerätes übertragen.
Die Lautstärke der Kabinenlautsprecher mit den VOL Tasten angepasst werden.
Durch die geringe Einbautiefe der Steuerung von nur 30 mm ist es z.B. auch möglich, das Bedienteil der Steuerung in eine Öffnung einer Blockbohlenkabine einzubauen, die man mit einer Oberfräse geschaffen hat.

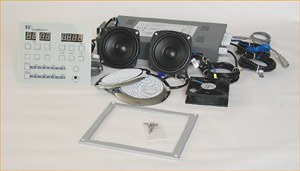

Der Lieferumfang des Gerätes beinhaltet das Bedienpaneel mit Aluminium-Einbaurahmen, das Leistungsteil, zwei Lautsprecher, einen Ventilator und die Abdeck-Ziergitter für Ventilator und Lautsprecher.
Alle Anschlüsse sind mit Kabelverbindungen ausreichender Länge und mit unverwechselbaren Steckverbindern bereits an den Geräteteilen vorkonfektioniert und montiert.
Der Lieferumfang
Einbautiefe Bedienpanel
nur 30 mm !
Hier können Sie die Bedienungsanleitung herunterladen »
Technische Daten der Universalsteuerung IRcompact 2
| Anschlussleistung: | 3.600 W, 230V AC, 50/60 Hz |
| Anschlussleistung max.: | 2 Regelzonen Zone 1 & 2 mit jeweils max. 1.300 W, Zone 3 mit max. 1.000 W |
| Leistungsausgänge: | 3 Einbausteckdosen GST 18i3 |
| Zeiteinstellung: | 1 – 60 min. |
|
Temperatureinstellung / Regelbereich: |
20 – 80°C, Toleranz 2%, Schalthysterese > 2°C |
| Regelung: | Bis zum Erreichen der gewünschten Temperatur wird in Zone 1 & 2 mit der gewählten Intensität geheizt, in Zone 3 mit 100%, bzw. wenn nicht eingeschaltet, gar nicht. Bei Erreichen der gewünschten Temperatur schalten alle Heizzonen auf 50% der Leistung. Falls die Lüfterschaltung auf Automatik eingestellt ist, wird gleichzeitig der Ventilator eingeschaltet. Wenn die Temperatur um 2°C abgefallen ist schaltet die Steuerung wieder auf die vorgewählten Werte und ggf. wird der Ventilator ausgeschaltet. |
| Frontplattenmaß Bedienpaneel: | 170 x 145 mm, Einbautiefe 30 mm |
| Fühlerüberwachung: | automatische Abschaltung bei Fühlerbruch oder Kurzschluss |
| Fehleranzeige: | optisch im Display |
| Abmessungen Leistungsteil: | L 325 x B 200 x H 55 mm |
| Kabellängen: |
Thermofühler: 2 m
Steuerungskabel: 1,85 m AUX: 2,4 m Lautsprecher: 2 m Lüfter: 2 m Antenne: 2 m Licht: 1 m |
